大布袋除尘器

一、除尘器结构

       除尘器由进风道、清洁室、过滤室、灰斗、滤袋及框架(袋笼)、手动进风调节阀、气动碟阀、脉冲清灰机构、压缩空气管道及平台扶梯、电控等组成。

二、工作原理

      烟气在引风机的作用下，含尘烟气从锅炉预热器出口经烟道系统先进入除尘器的进风总管中，然后通过进风总管中导流装置使进风均匀通过进风调节阀进入各室灰斗，粗颗粒烟尘沉降到灰斗底部，细颗粒随气流转折向上进入过滤室，粉尘被阻留在滤袋表面，净化后的气体经滤袋口(花板孔)进入清洁室，由出风口排气阀至出风总管排出，而后再经引风机排至大气。

      除尘器由PLC或DCS自动控制，随着除尘器的运行，滤袋表面阻留的粉尘增多，气体阻力相应增大，当阻力增大至设定值时，控制系统可以按设定方式(压差控制、时间控制、手动控制)对各室进行清灰。清落下的粉尘集于灰斗，由回转卸料阀卸入下面的输灰系统。当压差低于设定值时，脉冲阀停止喷吹，随着时间的延长，阻力逐渐升高，当达到喷吹设定值时，开始第二周期的清灰，这样循环往复达到清灰的自动控制。除尘器每个室的进风口设有进风调节阀，出口设有停风阀，所以各个室可实现独立停运，以实现不停机检修。

三、布袋除尘器的技术特点

1、除尘效率可达99．99％，排放浓<50mg/m2。

2、布袋除尘器有一定的脱硫效果，脱硫率达到10％左右。

3、不受烟气成分、含尘浓度、颗粒分散度、比电阻等粉

   尘性质的影响。

4、对煤烟和粉尘的适应能力比较强，能够适应电除尘器

   不能收集的高比电阻、高浓度和细颗粒的粉尘条件。

5、锅炉负荷的变化、烟气量的波动对布袋除尘器的影

   响也很小。

6、在捕集粉尘的同时，采取辅助措施还可以有效地脱除

   超细颗粒和重金属As、Se、Hg等及其他有毒、有害

   气体。

7、布袋除尘器检修方便，可以在线检修，实现布袋除尘

   器的内部检修，极大地提高了除尘器的运行可靠性。

8、结构比较简单，操作维护方便，主要的清灰过程均可由

   程序控制自动完成，从而大大降低运行和维护成本。

9、占地面积小

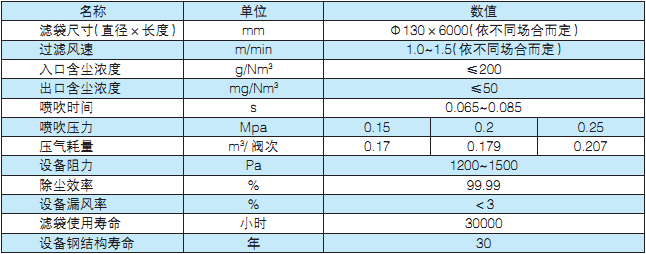

四、主要技术指标及选用参数
